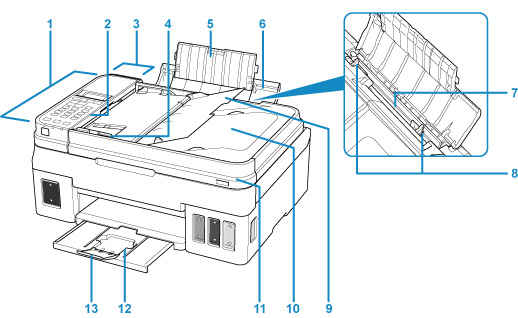

Widok z przodu
- (1) ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- (2) panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- (3) pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- (4) prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
- (5) przedłużenie podpórki papieru
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- (6) podpórka papieru
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- (7) tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- (8) prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- (9) taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- (10) otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- (11) pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę szklaną.
- (12) taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Przed rozpoczęciem drukowania należy otworzyć.
- (13) przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

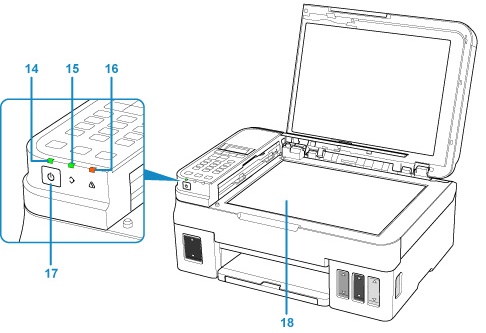

- (14) Kontrolka WŁ. (ON)
- Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.
- (15) Kontrolka Pamięć Faks (FAX Memory)
-
Świeci lub miga w zależności od dokumentu przechowywanego w pamięci drukarki.
- Świeci się:
- Dokumenty odebrane przez drukarkę i niewysłane dokumenty są przechowywane w pamięci drukarki.
- Miga:
- Niewydrukowane odebrane dokumenty są przechowywane w pamięci drukarki.
- (16) Kontrolka Alarm
- Świeci lub miga po wystąpieniu błędu.
- (17) przycisk WŁ. (ON)
-
Służy do włączania i wyłączania zasilania. Przed włączeniem zasilania należy sprawdzić, czy pokrywa dokumentów jest zamknięta.
- (18) płyta szklana
- Załaduj tu oryginał.
